描述

一）主要性能：

1. 自动焊接治具追频；

2. 8级焊接分阶控制，适应不同产品材料特性；

3. 焊接控制模式：时间模式和深度模式；

4. 80组焊接参数储存；

5. 焊接结果判断；

6. 多功能界面控制系统，实现设备安全，设置，管理，监控等功能；

7. 高精伺服液压系统，快速，稳定，安静，延长液压油使用寿命；

8. 云服务系统实现远程服务，提高服务效率，降低设备服务成本。

二）主要规格参数

Model(型号）	ZB-SF715
*VibratIon Head （震动头部组）*
Weight upper tool 上治具尺寸	55 Kg
Welding area(approx. / for PP)最大焊接面	280 ㎠
Amplitude(peak to peak) 振幅范围	0.8∼1.8 mm
Frequency频率	230∼280 Hz
Spring Quantity弹簧数量	4
Magnetic Quantity磁铁数量	2
*Machine机身*
Machine Size : Width宽	2705 mm
Depth深	1286 mm
Height高	2290 mm
Front Door Opening : Width门宽	1500 mm
Height门高	745 mm
Drive Platen/upper : Width驱动板宽	1040 mm
Depth驱动板深	520 mm
Lift Table Size : Width升降台宽	1400 mm
Depth升降台深	600 mm
Table stroke/Max.升降台行程	500 mm
Max. distance between lift table/最大空间高度	735 mm
VibratIon head	735 mm
Table speed升降速度	250mm/s
Clamp force压力	18.5KN
Weight重量	≒5,500 kg
Sound pressure level隔音标准	<=85db
*Electrical电器*
Main voltage(3P)/In put电压输入	AC380V ,440V
Power consumption功耗	29 KVA
Maximum Power/Out Put功率输出	18.5 Kw
Control Voltage控制电压	DC 24V

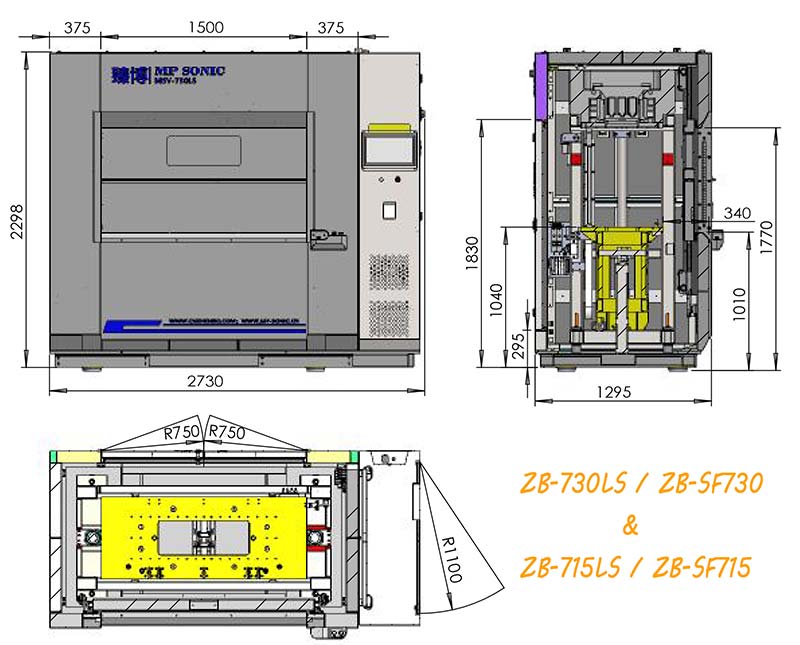

三）设备尺寸
