线性振动摩擦焊接机

线性振动摩擦焊接机

振动摩擦焊接机ZB-SF515

振动摩擦焊接机ZB-SF515

描述

一)主要性能:

1. 自动焊接治具追频;

2. 8级焊接分阶控制,适应不同产品材料特性;

3. 焊接控制模式:时间模式和深度模式;

4. 80组焊接参数储存;

5. 焊接结果判断;

6. 多功能界面控制系统,实现设备安全,设置,管理,监控等功能;

7. 高精伺服液压系统,快速,稳定,安静,延长液压油使用寿命;

8. 云服务系统实现远程服务,提高服务效率,降低设备服务成本。


二)主要规格参数

Model(型号)

ZB-SF515

VibratIon Head (震动头部组)

Weight upper tool 上治具尺寸

15 Kg

Welding area(approx. / for PP)最大焊接面

50

Amplitude(peak to peak) 振幅范围

0.51.8  mm

Frequency

230280 Hz

Spring Quantity

2

Magnetic Quantity磁铁数

1

Machine机身

Machine Size : Width

1650 mm

                      Depth

960 mm

                      Height

1990 mm

Front Door Opening : Width门宽

800 mm

                               Height门高

540 mm

Drive Platen/upper : Width驱动板宽

360 mm

                             Depth驱动板深

310 mm

Lift Table Size : Width升降台宽

1200 mm

                       Depth升降台深

500 mm

Table stroke/Max.升降台行程

300 mm

Max. distance between lift table/最大空间高度

500 mm

VibratIon  head

Table speed升降速度

250mm/s

Clamp force压力

 8KN

Weight重量

 ≒1,500 kg

Sound pressure level隔音标准

<=85db

Electrical电器

Main voltage(3P)/In put电压输入

AC380V ,440V

Power consumption功耗

6 KVA

Maximum Power/Out Put功率输出

5.5 Kw

Control Voltage控制电压

DC 24V

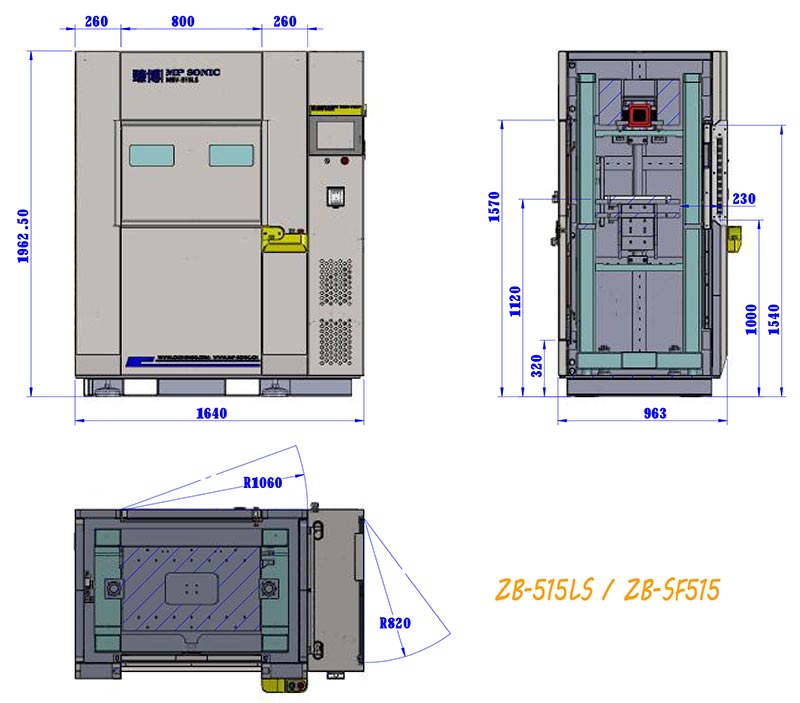

三)设备尺寸
