线性振动摩擦焊接机

线性振动摩擦焊接机

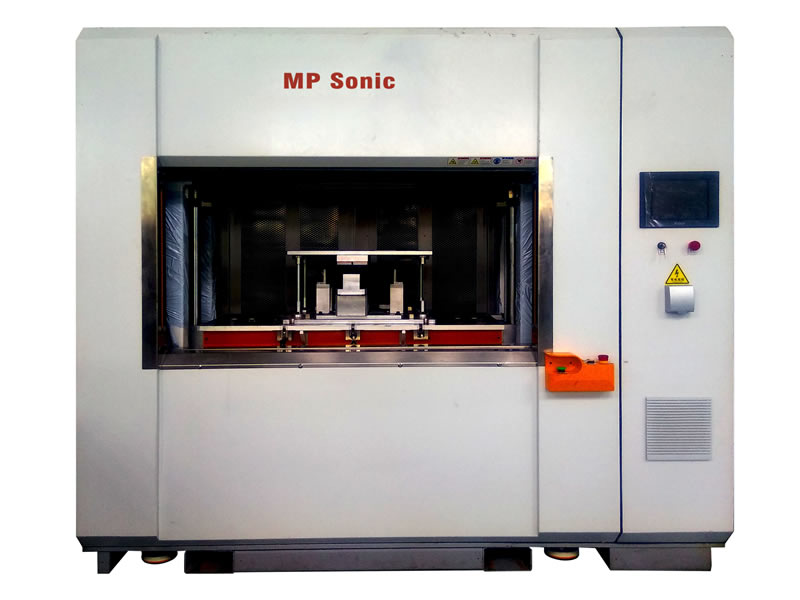

振动摩擦焊接机ZB-650LS

振动摩擦焊接机ZB-650LS

描述

一)主要性能:

1. 自动焊接治具追频;

2. 8级焊接分阶控制,适应不同产品材料特性;

3. 焊接控制模式:时间模式和深度模式;

4. 80组焊接参数储存;

5. 焊接结果判断;

6. 多功能界面控制系统,实现设备安全,设置,管理,监控等功能;

7. 高精伺服液压系统,快速,稳定,安静,延长液压油使用寿命;

8. 云服务系统实现远程服务,提高服务效率,降低设备服务成本。


二)主要规格参数

Model(型号)

ZB-650LS

VibratIon Head (震动头部组)

Weight upper tool 上治具尺寸

40 Kg

Welding area(approx. / for PP)最大焊接面

200

Amplitude(peak to peak) 振幅范围

0.81.8  mm

Frequency

230280 Hz

Spring Quantity

4

Magnetic Quantity磁铁数

1

Machine机身

Machine Size : Width

2605 mm

                      Depth

1286 mm

                      Height

2290 mm

Front Door Opening : Width门宽

1400 mm

                               Height门高

745 mm

Drive Platen/upper : Width驱动板宽

870 mm

                             Depth驱动板深

440 mm

Lift Table Size : Width升降台宽

1300 mm

                       Depth升降台深

600 mm

Table stroke/Max.升降台行程

500 mm

Max. distance between lift table/最大空间高度

735 mm

VibratIon  head

Table speed升降速度

250mm/s

Clamp force压力

 15.5KN

Weight重量

 ≒4,000 kg

Sound pressure level隔音标准

<=85db

Electrical电器

Main voltage(3P)/In put电压输入

AC380V ,440V

Power consumption功耗

23 KVA

Maximum Power/Out Put功率输出

15 Kw

Control Voltage控制电压

DC 24V


三)设备尺寸
